鍍鋅鋼格板規格圖/鍍鋅鋼格柵板結構圖/各種規格的鋼格柵板的結構圖

作者：泰江鋼格板來源：m.jadj.org.cn 日期：2018/3/20 8:59:15

鍍鋅鋼格板規格圖/鍍鋅鋼格柵板結構圖/各種規格的鋼格柵板的結構圖

各種規格的鋼格柵板的結構圖（G325/30/100、G325/30/50)

鋼格柵板規格種類多種多樣，不同的板材、不同的孔距經過整合后都會形成一種新的鋼格板類型，我們?nèi)绾螌@些鋼格柵板類型進行區別和分析呢？

要想知道不同類型的鋼格板的結構原理，我們就要對常見的幾種間距的鋼格板進行分析了。最常見的幾種鋼格柵板扁鋼間距為：30mm、40mm、50mm的，掌握這些間距的不同，就會對鋼格板規格有一個系統認識了。

扁鋼間距為30mm系列的鍍鋅鋼格板的結構圖,要想弄清楚鍍鋅鋼格板的規格組成，我們先來看一下規格圖示

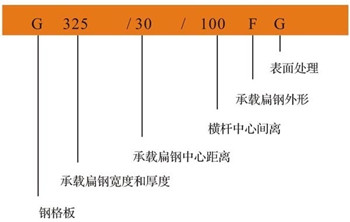

鍍鋅鋼格板規格圖

30“系列的鍍鋅鋼格板值得就是承載扁鋼的間距為30mm的鋼格板。像這樣子采購商經常采購的鋼格板規格有：G253/30/100 ;G253/30/50 G255/30/100 G255/30/50 G303/30/100 G303/30/50 G325/30/100 G325/30/50 G405/30/100等等。只要客戶需要采購的是“30”系列的鋼格板，就可以根據上邊的圖例進行區分和報價了。

以下是相關的“30”系列的結構圖

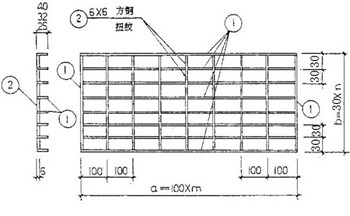

G253/30/100 G323/30/100 G403/30/100結構圖如下

30/100結構圖
